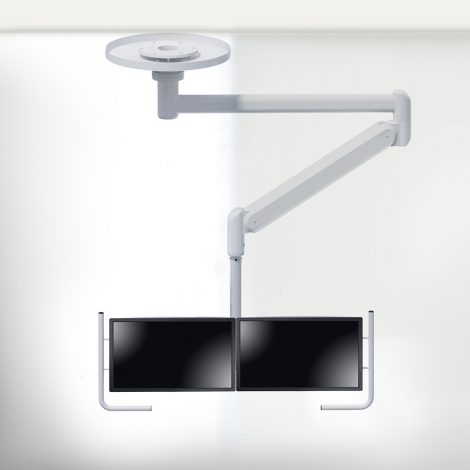

GD50
Зі збільшенням кількості медичних застосувань і розвитку процедурних кімнат MAVIG розширила своє попереднє покоління систем кріплення моніторів із середнім навантаженням до універсального продукту, який відповідає постійно зростаючому попиту.
- Вільний вибір між стаціонарним або рейковим монтажем, з підвісним кронштейном або без нього
- Максимальне навантаження на кінці пружинного плеча (без тримача монітора) до 45,0 кг або 57,0 кг
- Різні розміри монітора (19 – 32”) і кількість (1 – 4)
Відео
GD50 серія підвісних систем для моніторів середнього розміру
Протягом десятиліть MAVIG утримує першість в розробці та виготовлення підвісних моніторних систем. Ці міцні високоякісні системи розроблені для щоденних потреб лікарень або радіологічних кабінетів. Вони пропонують максимальну безпеку та високу гнучкість. Монітор будь-якої марки можна легко встановити та позиціонувати – за умови, що у вас є адаптер VESA для встановлення на задній панелі. Тестування життєвого циклу гарантує 100% якість усіх продуктів MAVIG.
Деталі систем GD50
- Стельові рейки довжиною 2500 або 4000 мм для більшого діапазону або гібридних операційних
- Висота колон від 140 до 490 мм, підходить для приміщень з різною висотою стелі
- Версія з одним пружинним плечем довжиною 1010 мм
- Або повний комплект подовжувальної (1200 мм) та пружинної рук (1010 мм), робочий радіус 2210 мм
- Обертання на 330° на всіх з’єднаннях з кроком 60°
- Регульований вертикальний рух від +40° до -40° при навантаженні 45,0 кг і від +28° до -40° при навантаженні 57,0 кг
- Попередньо вбудований кабель живлення
- Достатній простір (приблизно 28 x 31 мм) у системі для внутрішньої розводки кабелів
- Системна проводка встановлена (DVI, CAT ia) за запитом
Проста конфігурація продукту завдяки модульній структурі MAVIG
Компоненти можна зібрати у вигляді модульної системи (докладніше тут) і адаптувати до ваших індивідуальних вимог. Для легкого встановлення та безпроблемного використання скористайтеся цим описом, щоб вирішити, яка конфігурація вашої підвісної моніторної системи GD50 найкраще підходить для вашої потреби.
- Виберіть основу що може витримати підвісну моніторну систему
- Оцініть потребу: стаціонарна колона або рейкова система
- Визначіть діапазон руху системи/тримача монітора
- Підберіть кількість і розміри моніторів, оцініть додаткове навантаження, яке витримує тримач монітора
Стельові колони для стаціонарного монтажу з подовжувальною і пружинною руками
- Стандартна висота колон: 140 мм (A1), 190 мм (B1), 240 мм (C1), 290 мм (D1), 390 мм (E1) і 490 мм (F1)
- Міцна сталева конструкція діаметром 110 мм
- Включає відповідну кришку для стелі з двох частин Ø 480 мм
- Підвісні руки: комбінуваня подовжувальної та пружинної руки. Подовжувач забезпечує додатковий діапазон 1200 мм
Додаткові довжини доступні за запитом як вироби на замовлення.
Стельові колони для стаціонарного монтажу з одним пружинним кронштейном
Однопружинна рука довжиною 1010 мм
Вертикальний рух від +40° до -40° при навантаженні 45,0 кг і від +28° до -40° при навантаженні 57,0 кг; додаткові обмежувачі при -14° і +14° регульовані (наприклад, для коротких колон)
Стельова рейкова система MAVIG для колон з кареткою
- Стельова ізольована система з додатковим заземленням
- Довжина рейок: 2500 мм або 4000 мм
- Ширина рейок: 510 мм (зовнішні розміри)
- Індивідуально регульовані поперечини: максимальна відстань 800 мм
- Сумісний зі стельовими системами HALFEN/Unistrut®
- Бічний профіль для кріплення тримачів кабелю (5 тримачів кабелю входять у комплект поставки)
- Включає накладки для кінців доріжок
Колони з кареткою для стельових напрямних MAVIG з одним пружинним плечем
- Висота колони на каретці: 140 мм (A1), 190 мм (B1), 240 мм (C1), 290 мм (D1), 390 мм (E1) і 490 мм (F1)
- Міцна сталева конструкція діаметром 110 мм
- Одинарна пружинна рука довжиною 1010 мм
Додаткові довжини доступні за запитом як вироби на замовлення.
Для монітора з великим екраном від 55 до 58 дюймів
Для одного монітора 24-32 дюймів
або для двух моніторів 19-22 дюймів
для двух моніторів 24-32 дюймів
для трьох моніторів 19-22 дюймів
для чотирьох моніторів 19-22 дюймів
Широкий вибір тримачів для моніторів з можливістю гнучкого регулювання
Тримачі монітора серії GD50 призначені для використання з чотирма моніторами за потреби. На вибір доступні три моделі, які відповідно до даної версії можуть бути оснащені моніторами розміром від 19″ до 32″. Для тримачів моніторів MAVIG великого розміру передбачено внутрішнє розташування кабелів. Регульовані ручки та лінійні адаптери VESA 100 забезпечують високий рівень гнучкості для розміру та кріплення моніторів.
Само собою зрозуміло, що всі системи пропонують однакові рівні безпеки та надійності, якими MAVIG славиться десятиліттями.
- Різні моделі: на 1 – 4 монітори
- Доступні розміри дисплея до 32 дюймів
- Макс. навантаження: до 47,5 кг (залежно від моделі)
- Лінійний дизайн адаптера VESA 100 для вільного горизонтального позиціонування
- Ручки регулюються: +/- 22 см
- Монтаж кабелю внутрішній (прибл. 28 x 31 мм)
- Колір RAL9010
Додаткові розміри монітора надаються за запитом.
Попередження: перед кожною установкою переконайтеся, що стеля має достатню несучу здатність! Монтажні роботи повинні виконуватися тільки кваліфікованим персоналом.
